全是干货!无障碍卫生间设计规范及施工要点分享
发布日期:2020-12-03 点击:1269

日本一直都是人口老龄化严重的国家,就算是在东京、大阪这些城市,随处可见白发工作者。为应对这一现象,

日本早在十几年前就启动了无障碍卫生间方面的应对措施,现在已经十分成熟,值得我们学习。
今天就结合日本的经验,来讲讲“无障碍卫生间”该如何设计。
主要解决以下问题:1、什么是无障碍卫生间?包含哪些方面?2、无障碍卫生间的设计有哪些规范要求?3、卫生间施工应该注意哪些要点?

一、无障碍卫生间

在学习无障碍卫生间设计之前,我咱们需要先知道无障碍设施。

01什么是无障碍设施?


无障碍设施是保障残疾人、孕妇、老年人、儿童等社会成员通行安全和使用便利,在建设工程中配套的服务设施。

其中包括无障碍通道(路)、电(楼)梯、房间、平台、洗手间(厕所)、盲文标识、席位和音响提示以及通讯,

在生活中也有无障碍扶手、

沐浴凳等相关生活的设施。

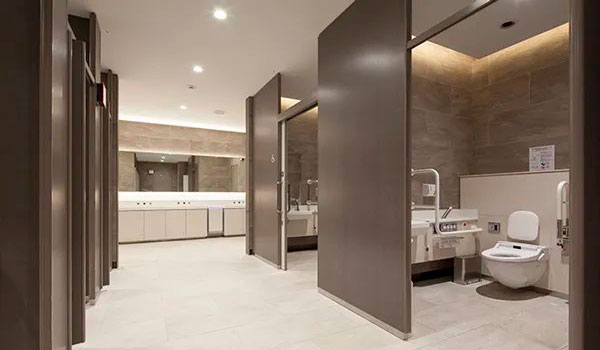

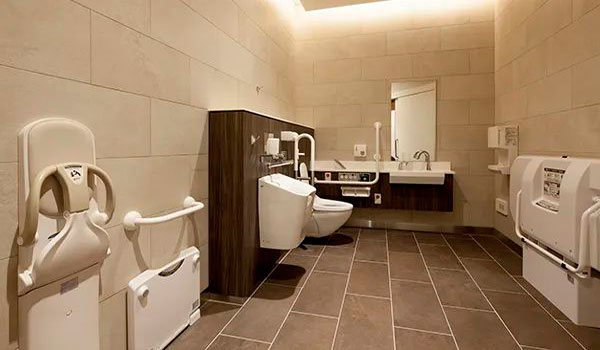

02、无障碍卫生间

无障碍卫生间是设立在机场、医院、车站、购物中心等公共场所的卫生间区域专门设立的卫生间,

基本是不分性别的独立卫生间,并且配有专门的无障碍设施。

适用于身体有残疾、行动不便、腿部力量较弱的人群所使用的卫生间,增加了相应的防护措施和足够的使用空间。

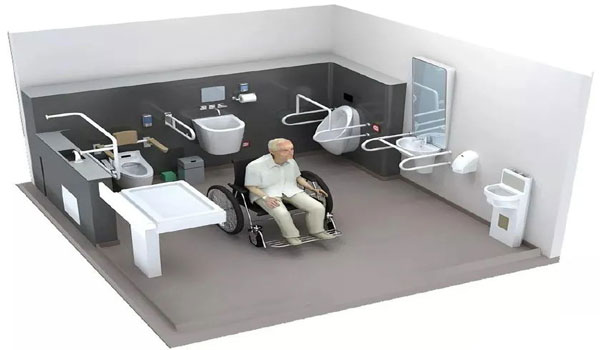

03无障碍卫生间的主要设施

无障碍卫生间应该具备的主要设施有:感应式恒温水龙头、立式和挂式小便器、自动冲水马桶、安全抓杆、洗手台、

感应洗手液、厕纸盒、放物台、烘手器安装高度调节、挂衣钩、镜子、垃圾桶等。

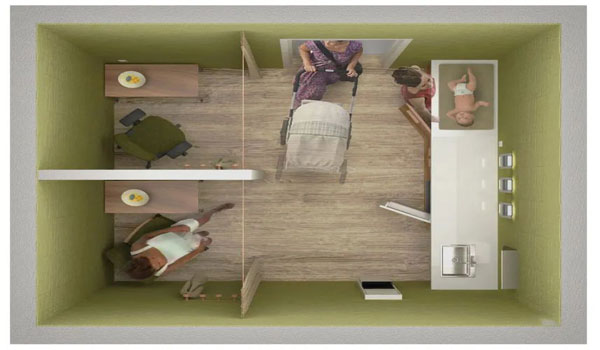

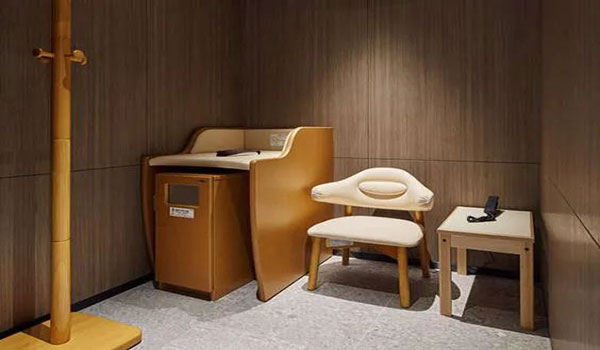

04母婴室

除了这些使用的主要设施外,母婴室也是很多公共场所应该具备的,便于携婴父母出门在外照料哺乳期婴儿进行护理、

哺乳、集乳、喂食、备餐的功能。
根据规定:1万㎡的公共场所就当配备10㎡的母婴室。
母婴室应该配备:宽度不少于900mm,进深不少于450mm的工作台面;电源插座接口;舒适的椅子;

小型但实用的水槽及清洁剂;婴儿座椅;毛巾架;成品换衣台;安全镜;烘手器;纸巾、湿巾等。

05无障碍卫生间的标志


二、无障碍卫生间的设计规范

01公共厕所无障碍设计规范

女厕所无障碍设施:至少需要1个无障碍厕位、1 个无障碍洗手盆。
男厕所无障碍设施:同样至少配备1个无障碍厕位、1个无障碍小便器、1 个无障碍洗手盆。

为方便乘轮椅者进入和进行回转,厕所的入口和通道回转直径不小于1.5m;门应方便开启,通行净宽度不应小于800mm。

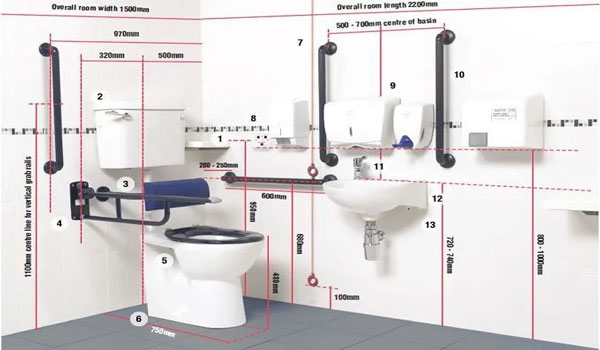

02无障碍厕位规范

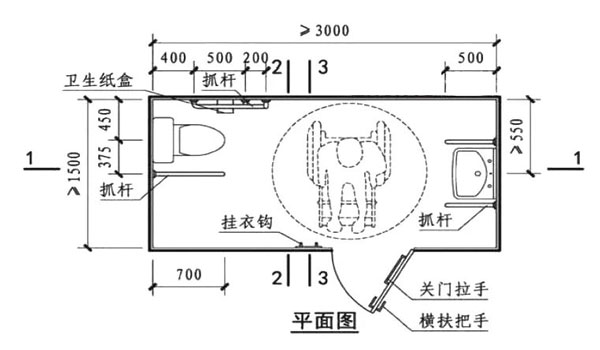

为了方便乘轮椅者到达和进出,无障碍厕位的尺寸应做到2.0m X1.5m ,不能小于1.8mX1.0m,面积不能小于4.00㎡。
门的开启方向应向外开启,如果是向内开启,则需要在开启后厕位内留有直径不小于1.50m的轮椅回转空间。


门的通行净宽不能小于800mm,平开门外侧需要设置高900mm 的横扶把手,在关闭的门扇里侧设高900mm 的关门拉手,

还要采用门外可紧急开启的插销;

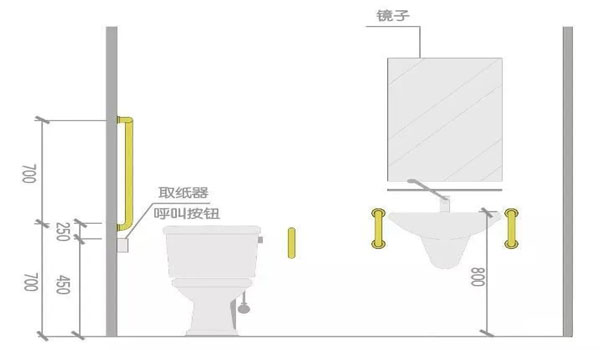

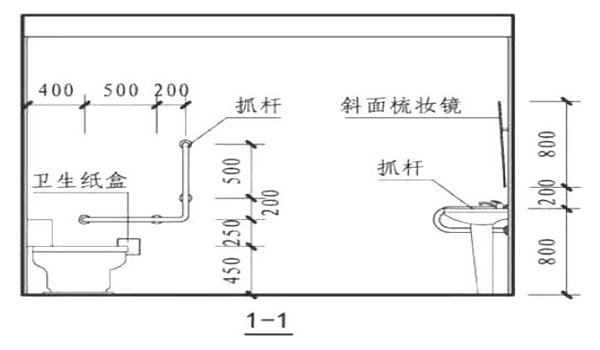

厕位内需要设置坐便器,厕位两侧距地面700mm 处要设置长度不小于700mm 的水平安全抓杆,

另一侧要设置高1.40m 的垂直安全抓杆;坐便器高度应为400mm-450mm;取纸器设在坐便器的侧前方,高度为400mm~500mm。
另外,无障碍厕位的公共卫生间内部的同行宽度也不能小于800mm;多功能台长度不能小于700mm ,宽度不能小于400mm ,高度应为600mm;挂衣钩距地高度不能大于1. 2m;入口还需设置无障碍标志。

03厕所里的其他无障碍设施

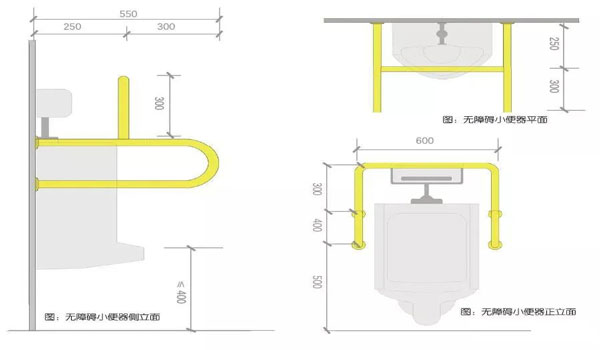

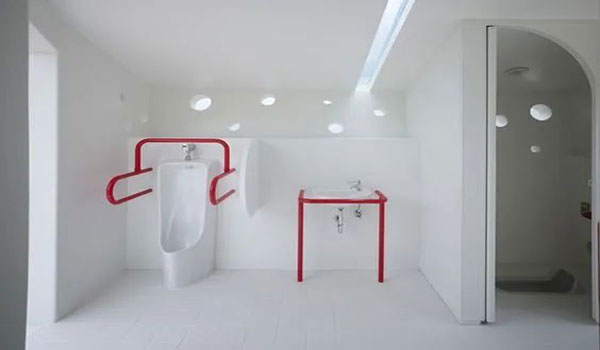

(1)无障碍小便器
无障碍小便器下口距离地面高度不能大于400mm,小便器两侧应该在离墙面250mm 处,设置高度为1. 2m 的垂直安全抓杆,

并在离墙面550mm处,设置高度为900mm水平安全抓杆,与垂直安全抓杆连接。

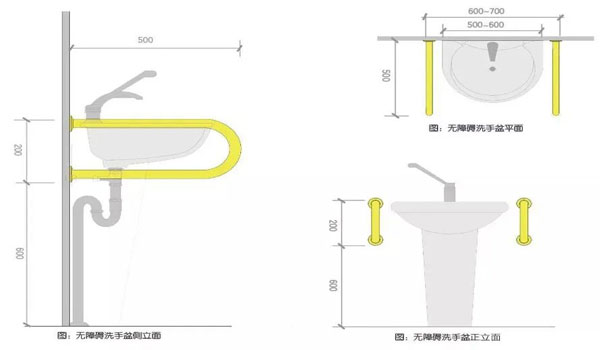

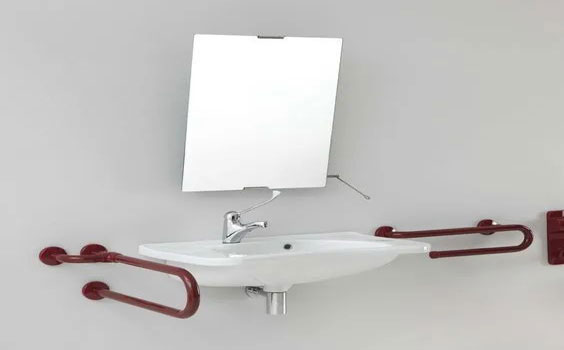

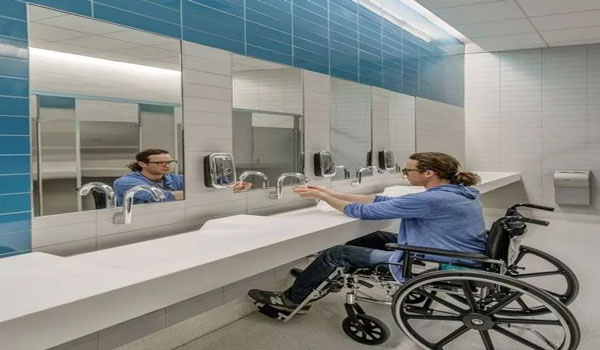

(2)无障碍洗手盆
无障碍洗手盆的水嘴中心距离侧墙应该大于550mm,底部需预留出宽750mm、高650mm、深450mm的空间,

方便供乘轮椅者的膝部和足尖部的移动。



还需要在洗手盆上方安装镜子,出水龙头的出水方式应该采用杠杆式水龙头或感应式自动出水。

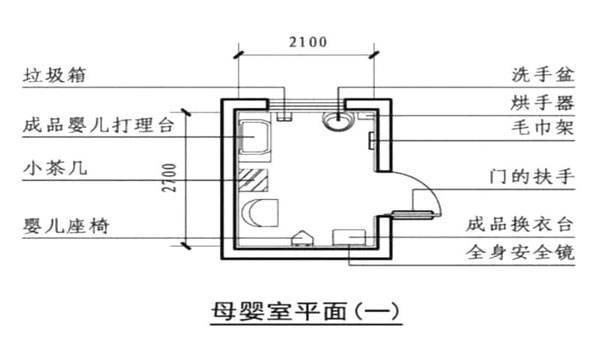

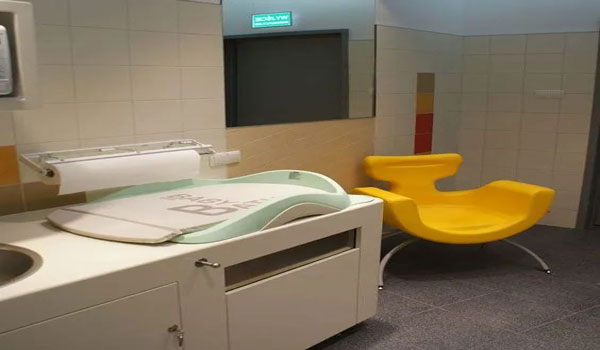

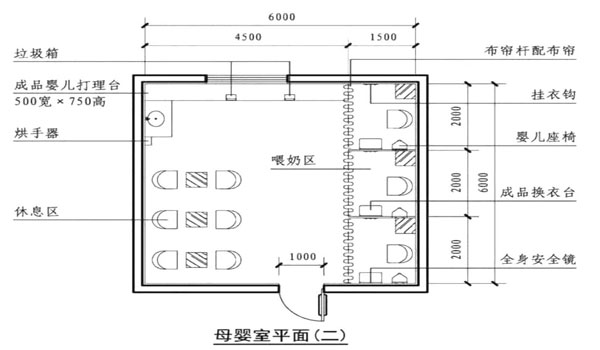

04母婴室规范



母婴室的婴儿打理台应该靠墙设置,并且需要设置安全措施或翻边。打理操作台的宽度不能少于900mm,进深不少于450mm。

同样的门的开启应该向外开,门上应该有平放或斜放扶手,方便怀抱婴儿者或婴儿车进出。

在母婴室中还需要应设洗手盆、婴儿椅、烘手器和毛巾架,另外在离地最高300mm的地方提供全身安全镜。

为了整个空间的便捷和安全,垃圾箱和其他功能设施应该凹入墙身。

三、卫生间施工要点



无障碍卫生间和常规卫生间一样,除了安全、方便的功能设计外,重要的是施工过程中的防水处理。

01基层处理

基层应平整、坚实、干净、无浮灰和油污,阴阳角应进行加强处理,对基层有裂缝以及管根留设的凹槽,应进行填充;基层需润湿,但不得有明水。
在地面做防水之前,需将地面进行细部找平,顺地漏方向找坡处理;对于基层裂缝(非结构层),应根据裂缝的大小采取不同的处理措施。

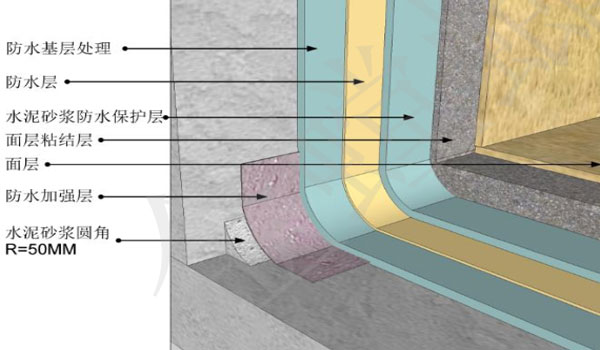

02转角部位处理

转角部位还应做成圆弧,阴角半径宜大于50mm,阳角半径宜大于10mm,以使墙面与地面防水更好的形成一体,防止墙角渗水。


附加防水处理:管根部位先刷一遍涂料;铺贴300 mm宽聚酯纤维无纺布或耐碱玻纤布作为附加层,

搭接宽度不小于100mm;附加层上部再涂刷一层涂料。

03防水高度处理

墙面高度:卫生间和设有配水点的封闭阳台等墙面防水层高度应距楼地面面层至少1.2 m;其它部位至少0.3m;

当卫生间采用轻质隔墙时,应做全墙面防水。

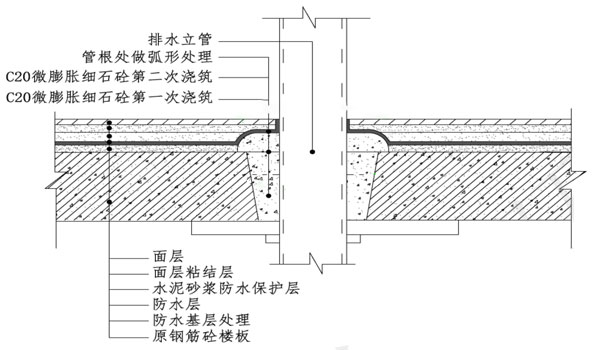

04穿楼板管道

管根与基层交接部位预留10mm*10 mm的环形凹槽,内嵌弹性密封材料或膨胀止水条;管根部位先刷一遍涂料;

未固化前铺贴300mm宽无纺布或玻纤布作为附加层。



铸铁管道需打磨除锈(防止铁锈渗透);PVC管道需砂纸打磨增糙(增大防水涂料与管道的粘结强度)。

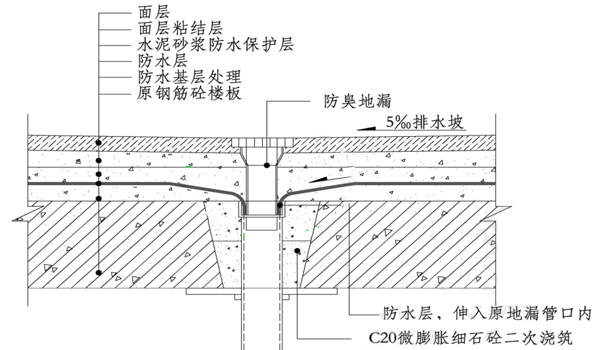

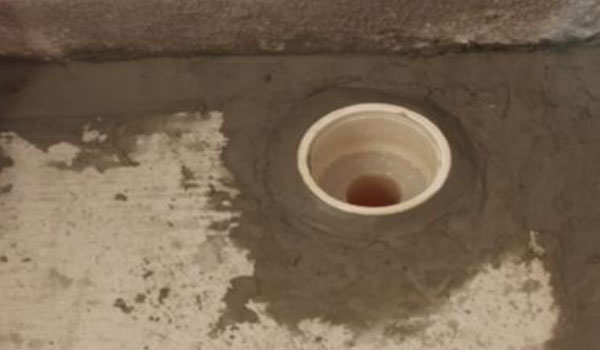

05地漏处理

地漏与混凝土接口处用内嵌弹性密封材料或膨胀止水条;铺贴300mm宽无纺布或玻纤布作为附加层,搭接宽度不小于100mm。
原地漏上口必须与原结构楼板平齐,不能高于结构楼板层表面;卫生间防水层须伸入原地漏内侧30mm。

06防水层施工



防水涂料施工前,将涂料加水稀释做底涂涂刷一遍,不得露底(薄涂提高基层粘结力);施工分遍涂刷,

每遍干燥后才可涂后一遍,每遍涂刷方向垂直进行。
立面施工不得出现涂料流挂现象,阴角不得出现材料堆积现象;防水层高度和厚度应符合设计要求。
总  结

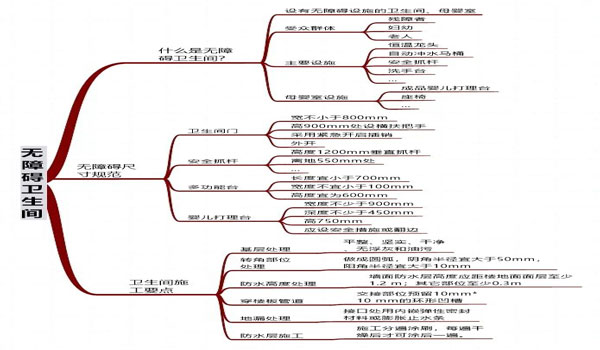

关于无障碍卫生间就讲到这里,以下是无障碍卫生间设计的知识总结:
