叠螺式污泥脱水机
叠螺式污泥脱水设备在脱水机理上遵循了力水同向、薄层脱水、适当施压及延长脱水路径等原则,解决了前几代污泥脱水设备易堵塞、无法处理低浓度污泥及含油污泥、能耗高、噪音大、用水多、操作复杂等技术难题,实现了高效节能的脱水目标。叠螺式污泥脱水机集全自动控制柜、絮凝调质槽、污泥浓缩脱水本体及集液槽于一体,可在全自…
产品介绍:

叠螺式污泥脱水设备在脱水机理上遵循了力水同向、薄层脱水、适当施压及延长脱水路径等原则,解决了前几代污泥脱水设备易堵塞、无法处理低浓度污泥及含油污泥、能耗高、噪音大、用水多、操作复杂等技术难题,实现了高效节能的脱水目标。叠螺式污泥脱水机集全自动控制柜、絮凝调质槽、污泥浓缩脱水本体及集液槽于一体,可在全自动运行的条件下,实现高效絮凝,并连续完成污泥浓缩和压榨脱水工作,最终将收集的滤液回流或排放。

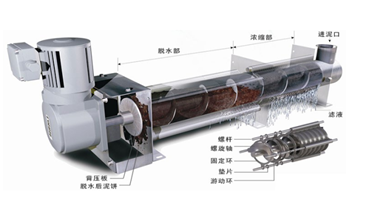

构造原理

叠螺污泥脱水机的主体是由多重固定环和游动环构成,螺旋轴贯穿其中形成的过滤装置。前段为浓缩部,后段为脱水部,将污泥的浓缩和压榨脱水工作在一筒内完成,以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式。




脱水原理

污泥在浓缩部经过重力浓缩后,被运输到脱水部,在前进的过程中随着滤缝及螺距的逐渐变小,以及背压板的阻挡作用下,产生极大的内压,容积不断缩小,达到充分脱水的目的。


技术参数:

型号 污泥处理量(m³/h)

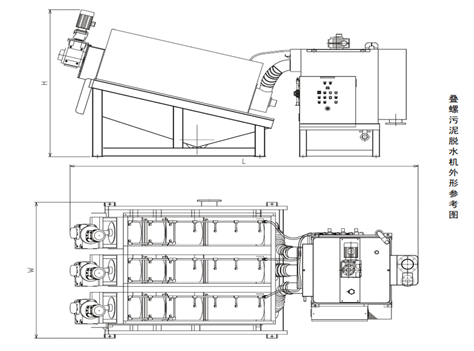

外观尺寸(mm)
0.2%
1%
2% 5% 长(L)
宽(W)
高(H)
TPS-101
~1.0 ~0.3
~0.25
~0.2
1816 756 1180
TPS-131
~2.0
~0.6
~0.5
~0.4
1959 756 1180
TPS-132
~4.0
~1.2
~1.0
~0.8
2059 910 1180
TPS-201
~4.0
~1.2
~1.0
~0.8
2501 879 1232
TPS-202
~8.0
~2.4
~2.0
~1.6
2501 935 1410
TPS-301
~10
~3.0
~2.5
~2.0
3252 935 1553
TPS-302
~20
~6.0
~5.0
~4.0
3452 1245 1553
TPS-303
~30
~9.0
~7.5
~6.0
3602 1590 1553
TPS-351
~20
~6.0
~5.0
~4.0
3844 1160 2257
TPS-352
~40
~12.0
~10.0
~8.0
4144 1550 2257
TPS-353
~60
~18.0
~15.0
~12.0
4424 2100 2257
TPS-354
~80
~24.0
~20.0
~16.0
4725 3120 2257
TPS-401
~34
~10.0
~8.5
~6.8
4462 1303 2472
TPS-402
~68
~20.0
~17.0
~13.6
4866 1650 2472
TPS-403
~100
~30.0
~25.5
~20.4
4962 2280 2472
TPS-404
~133
~40.0
~34.0
~27.2
5397 3300 2472

※上述参数仅供参考,详情请咨询我司。规格型号在变更时不预先通知,所有机型以实际型号为准。
※设备的总功率因实际输送长度和输送物料的特性而变化。
※设备主体材质为SUS304不锈钢,螺旋体材质为锰钢。

样品展示:
